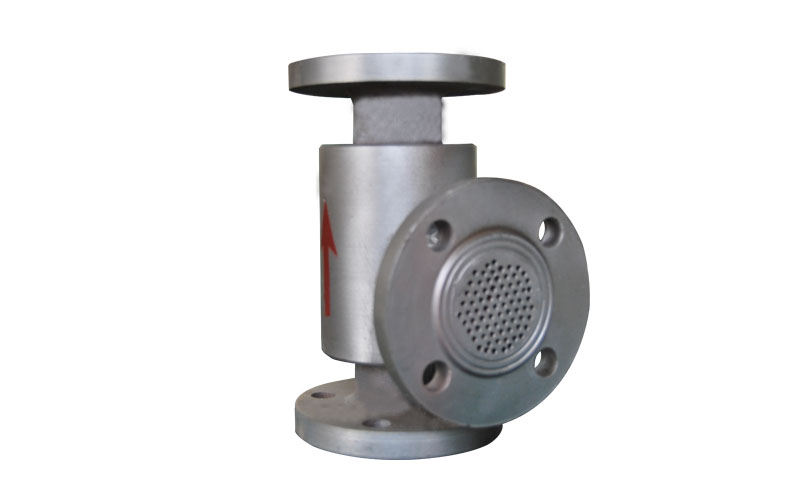

汽水混合加熱器

產品分類：根分類

訂購熱線：400-886-9935

一、概述

1、管道汽水混合加熱器是一種新型的汽液混合加熱裝置，與其它換熱設備比較，它具有換熱效率高、噪聲小、安裝簡單，成本低廉等特點。因此被廣泛應用于生產、生活用水的加熱和熱水采暖系統中。

2、該產品結構如圖1所示，工作時被加熱水通過呈拉閥爾管形的噴管，蒸汽從噴管側通過管壁上的許多斜向小孔噴入水中，二者在高速流動中瞬時良好混合，達到加熱水的目的。

3、管道汽水混合加熱器型號編制說明。

二、技術參數

表1

型號DXJ		-4	-6	-8	-10	-12	-16	-20	-24	-32	-40	-48
流量（m3/h）		1.2	2.5	4.5	7	10	16	25	35	60	105	165
工作壓力（MPa）		1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.0	1.0	1.0
重量		10	10	25	25	25	75	75	75	300	300	300
運行重量		18	18	40	40	40	118	118	118	500	500	500
噪音		低于65db
外形	A	105		130			220			450
	B	105		130			170			300
	L	240		360			660			1200
水側法蘭	Dg	40		65			125			250
	D1	110		145			210			350
	D	145		180			245			390
	N×?	4×18		4×18			8×18			12×22
汽側法蘭	Dg	40		65			125			250
	D1	110		145			210			350
	D	145		180			245			390
	N×?	4×18		4×18			8×18			12×22

三、安裝調試

1、管道汽水混合加熱器可水平安裝，也可垂直安裝，但是蒸汽噴入方向只能水平或向下。

2、在蒸汽管道近加熱器處，需要安裝止回閥、過濾器。如以循環泵作為系統循環動力時，最好在蒸汽管道上加裝電磁閥，以便停電時能自動切斷汽源。

3、啟動時，應先開水閥，后開汽閥。停止運行時，應先關汽閥，后關水閥。

4、調節水量，只能在管道汽水混合加熱器進水側進行。

5、管道汽水混合加熱器一般安裝在水泵的吸水側，但在高溫采暖系統中，水泵無法承受高溫時，管道汽水混合加熱器也可安裝在水泵的出水側。加熱器安裝在水泵吸水側為優先安裝方式（必要時可配熱水泵）。

6、水溫水位控制參見“DWYK智能型水溫水位控制儀”

四、變徑大小接頭

為方便用戶聯接配管，我公司特生產下列變徑法蘭，供設計選用。

表二

變徑管規格	壁厚S	長度L	Dg	D0	D	D1	D2	B	F	R	?×N
變徑管規格	壁厚S	長度L	dg	d0	d	d1	d2	b	f	r	?×n
?40-?65	10	140	65	65	180	145	120	24	3	10	18×4
?40-?65	10	140	40	40	145	110	85	20	3	6	18×4
?50-?65	10	140	65	65	180	145	120	24	3	10	18×4
?50-?65	10	140	50	50	160	125	100	22	3	8	18×4
?50-?125	12	180	125	125	245	210	185	28	3	12	18×8
?50-?125	12	180	50	50	160	125	100	22	3	8	18×4
?65-?125	12	160	125	125	245	210	185	28	3	12	18×8
?65-?125	12	160	65	65	180	145	120	24	3	8	18×4
?80-?125	12	160	125	125	245	210	185	28	3	12	18×8
?80-?125	12	160	80	80	200	160	132	25	3	8	18×4
?100-?125	12	140	125	125	245	210	185	28	3	12	18×8
?100-?125	12	140	100	100	215	180	155	26	3	8	18×8
?125-?250	14	280	250	250	405	355	320	32	3	16	25×12
?125-?250	14	280	125	125	245	210	185	28	3	10	18×8
?150-?250	14	240	250	250	405	355	320	32	3	16	25×12
?150-?250	14	240	150	150	280	240	210	28	3	10	23×8
?200-?250	14	160	250	250	405	355	320	32	3	16	25×12
?200-?250	14	160	200	200	335	295	265	30	3	10	23×12

五、用于單向開式系統

通過管道汽水混合加熱器一次性加熱后，熱水直接送往浴池?zé)崴浼捌渌钣盟膱龊?，稱為單向開式系統如圖4。

1、加熱器最大蒸汽噴入量如下表：（以DXJ－12型加熱器為例

單位：kg/h（公斤/時）表三

水壓MPa	蒸汽壓力MPa
水壓MPa	0.1	0.2	0.3	0.4	0.6	0.8	1
0.05	420	690	910	1120	1540	1950	2350
0.1	0	660	910	1120	1540	1950	2350
0.2		0	820	1120	1540	1950	2350
0.3			0	940	1540	1950	2350
0.4				0	1480	1950	2350
0.5					1180	1890	2350

其它型號加熱器最大蒸汽噴入量換算系數

表四

型號DXJ	4	6	8	10	12	16	20	24	32	40	48
系數	0.26	0.26	1	1	1	3.7	3.7	3.7	10.8	10.8	10.8

2、實際使用過程中所需要的蒸汽量可根據下式計算得出。即：D0=C(t2-t1)D1/(i-Ct2)，式中：

C－水的熱、t1－加熱前的水溫、t2－加熱后的水溫、i－在某壓力下進入管道汽水混合加熱器飽和蒸汽的熱焓kcal/kg(千卡/公斤)。D1-加熱器額定流量。

3、水頭損失：在未通蒸汽時，額定流量的水通過管道汽水混合加熱器的摩擦損失為5米水柱，通入蒸汽后，管道汽水混合加熱器前后水溫差超過20℃時，摩擦損失為零。

4、蒸汽管徑以蒸汽流速為20m/s～30m/s 來確定。

5、汽壓比水壓應高0.05MPa～0.2MPa，但水壓至少要有0.1MPa.

6、被管道汽水混合加熱器加熱好的水最好先注入熱水箱，待其充分混合，溫度較為恒定時再放出，切忌不要將被加熱的水直接用于淋浴。

六、用于循環系統

1、液體反復加熱的系統稱為循環系統。在循環加熱系統中，循環水所能加熱到的最高溫度，比相同壓力下的飽和蒸汽的溫度低10℃。蒸汽用量仍由下式?jīng)Q定：D0=C(t2-t1)D1/(i-Ct2)

2、管道汽水混合加熱器進水口水壓范圍：0.5～5kg/cm2，汽壓范圍：水壓+0.5kg/cm2 ～7kg/cm2。

3、循環水通過管道汽水混合加熱器時的摩擦損失最大為3米水柱。

4、蒸汽管徑以管內蒸汽流速20～30m/s來確定。

5、設計選型：A、確定熱負荷 B、確定出水，回水溫差 C、從A、B求得每小時所需水量 D、選定型號

例：設采暖負荷為270000kcal/h,水溫差為△ t =30℃，應選哪種型號的加熱器？

根據公式：Q=CMΔt 則每小時所需水量：

查表1可選DXJ-12型加熱器
